OpenStack 구축기 #5: 네트워크 구축 및 인스턴스 통신 성공

오늘부로 오래 붙잡고 있던 네트워크 구축에 성공했다.

이번에 해결한 주요 내용은 아래와 같다.

1. Geneve 터널 정상 구축
Compute와 Network 노드 사이에 Geneve 터널이 정상적으로 구성되면서, 물리망에서 라우터 게이트웨이까지의 통신이 가능해졌다. 이를 통해 Compute 노드에서 생성된 VM 트래픽이 Geneve 오버레이를 타고 Network 노드의 논리 라우터 게이트웨이까지 도달할 수 있음을 확인했다.

2. NIC 분리 구성
OpenStack 구축기 #4: Self-Service Network 내부 구조와 트래픽 흐름에서 설명하는 Self-Service 네트워크의 내부 구조와 동일하게 구성하기위해, Provider Network NIC : enp6s18, Geneve Tunnels NIC : enp6s19 두 개로 NIC를 분리했고, ovn-encap-ip를 enp6s19로 지정해줬다.

3. OVN 설정값을 올바르게 세팅
ovn-encap-ip: 각 노드가 Geneve 터널을 맺을 때 사용하는 오버레이 네트워크용 IP(10.x 대역)
ovn-remote: OVN Southbound DB가 위치한 컨트롤러 노드의 물리망 IP

4. Provider 네트워크 구조 이해
Compute 노드는 Provider 네트워크와 직접 연결되는 게 아니라, Geneve 터널을 통해 Network 노드로 패킷을 넘기기 때문에 물리망과 매핑되는 provnet-<uuid> 포트가 생성될 필요가 없다. Network 노드가 외부 진입점(Gateway Chassis) 역할을 담당하므로, Provider 네트워크의 localnet 포트는 오직 Network 노드에만 존재하면 된다.
→ 인스턴스를 provider 네트워크에 직접 붙이려면 인스턴스가 올라가는 Compute 노드에 provnet 포트가 존재해야 외부 물리망과 포트 바인딩이 가능한데, 지금은 Self-Service 네트워크를 구축하는 것이 목표이므로 인스턴스는 Self-Service 망에만 붙이기로 했다.

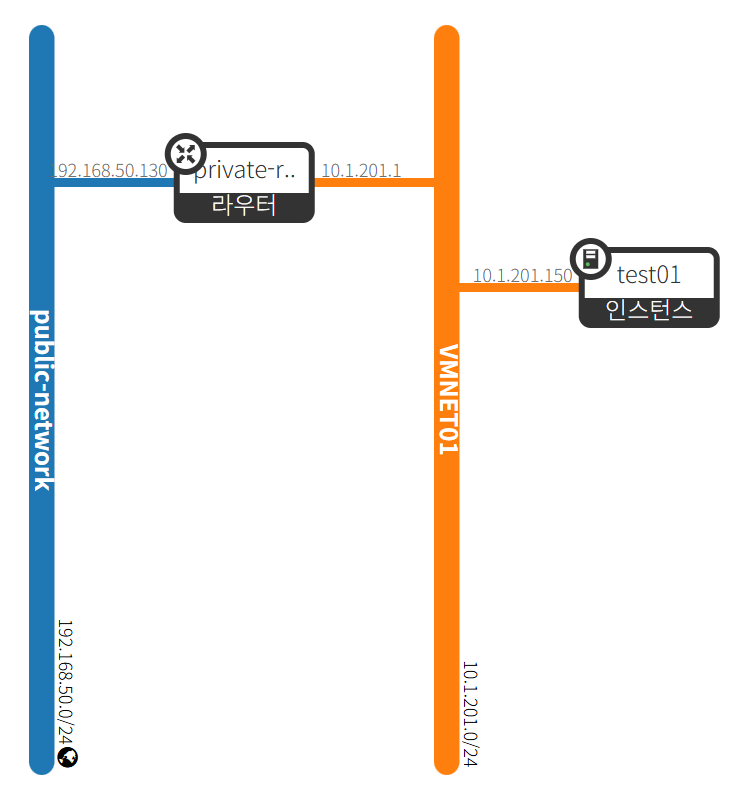

위 이미지는 구축된 네트워크 토폴로지이고, VMNET01의 인스턴스까지 통신이 잘 되는 것을 확인할 수 있었다.

왜 이 문제를 오래 붙잡고 있었는지 돌아보면, 가지고 있는 개념이 명확하지 않았기 때문이다. OVN 환경에서는 NIC를 분리해 줘야 한다는 것을 실제 장애 상황을 겪으며 뒤늦게 깨달았고, ovn-encap-ip와 provnet-<uuid> 포트의 역할을 정확히 이해하지 못했으며, 라우터 게이트웨이까지 통신이 잘 되려면 Geneve 터널이 구축되어야 한다는 것을 알지 못했다.

💡 오픈스택 구축 과정에서 배운 점

위와 같은 시행착오를 겪으며 그동안 머릿속에서 흐릿하게만 알고 있던 구조들이 실제 동작의 흐름 속에서 명확히 다져지는 경험을 할 수 있었다. 오버레이 네트워크가 어떻게 트래픽을 전달하는지, 각 구성 요소가 어떤 순서로 패킷을 처리하는지, 그리고 작은 설정 하나가 전체 흐름에 어떤 영향을 주는지를 직접 확인하며 클라우드 아키텍처 전반에 대한 이해를 한층 더 깊게 확장했다.

결국 클라우드 인프라는 논리 구성과 실제 데이터 경로가 정교하게 맞물려야 비로소 하나의 시스템으로 작동하는데, 오픈스택을 구축하면서 그 전체적인 흐름을 배울 수 있었다. 앞으로 더 복잡한 구조나 대규모 환경을 다루게 되더라도, 이번에 익힌 흐름과 사고방식이 좋은 기반이 되어줄 것 같다.
