Packet Forwarding

목적지 IP까지 경로 추적하기 글에서 L3(라우팅)와 L2(스위칭) 두 계층에서 경로를 찾아가는 과정을 정리했다면, 이 글에서는 두 계층 사이에서 패킷이 어떻게 포워딩되는지를 정리한다. 이 과정을 이해하면 왜 라우팅 테이블과 MAC 테이블을 차례로 보면서 호스트까지 찾아가는지를 자연스럽게 이해할 수 있다.

0. Decapsulation

데이터는 보낼 때 위 계층에서 아래 계층으로 내려가며 헤더가 하나씩 덧붙는다(encapsulation). 받을 때는 반대로 아래에서 위로 올라가며 헤더를 하나씩 벗긴다(decapsulation).

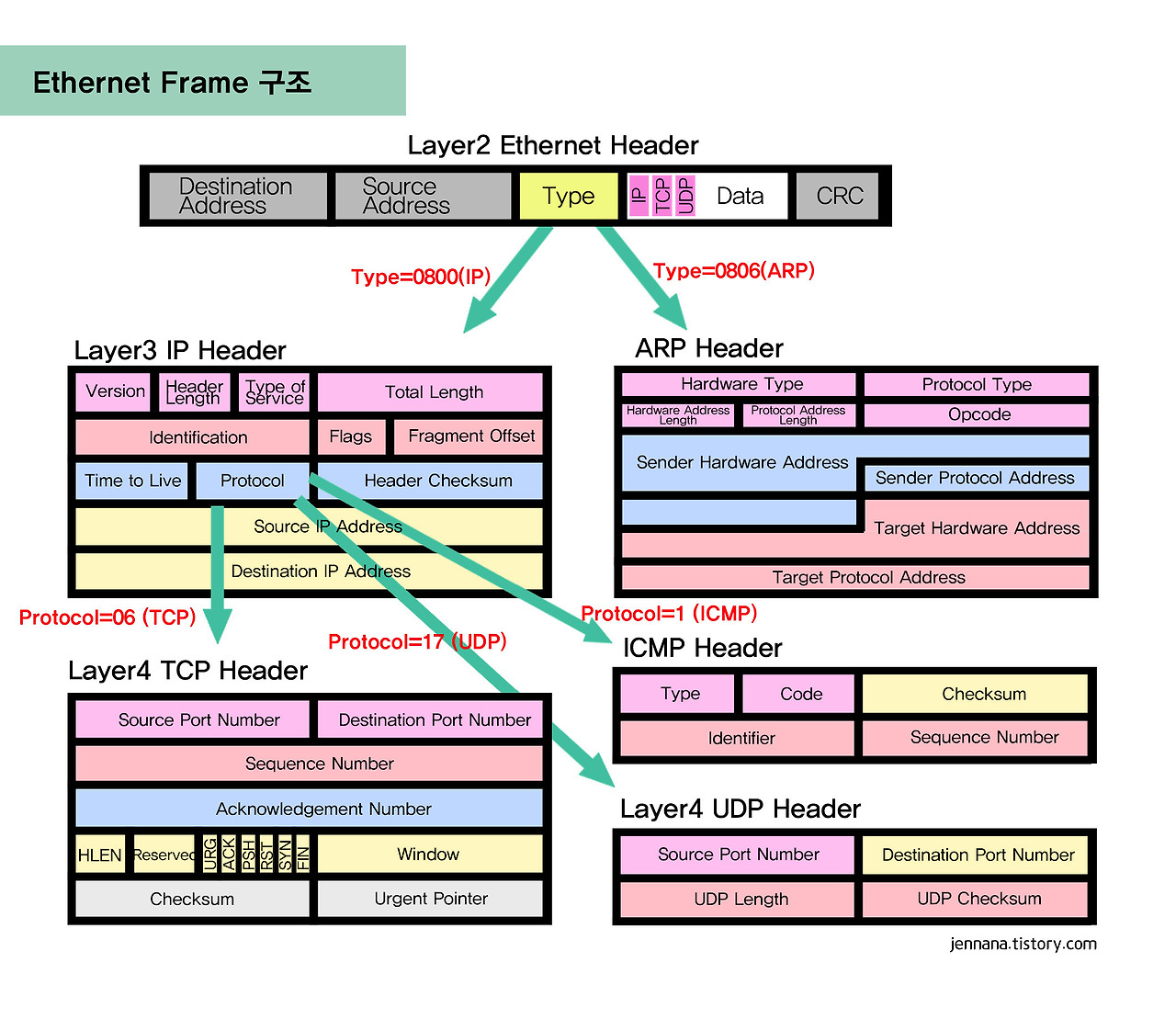

L2에서 만들어지는 이더넷 프레임의 구조는 다음과 같다. 출발지와 목적지 MAC, 오류 검출용 FCS(Frame Check Sequence = CRC, Cyclic Redundancy Check)가 있다.

1. 라우터가 패킷을 받았을 때의 decapsulation

라우터(혹은 L3 스위치)가 프레임을 수신하면 아래 순서로 헤더를 벗기고 검사한다.

1) 이더넷 헤더 확인 — "이거 나한테 온 거 맞아?"

가장 먼저 보는 건 L2, 즉 Ethernet 헤더의 목적지 MAC 주소다.

• 목적지 MAC이 수신 인터페이스의 MAC(또는 브로드캐스트/해당 멀티캐스트)이면 → "나에게 온 프레임"으로 보고 처리를 이어간다.
• 목적지 MAC이 내 것이 아니면 → L3까지 올라가지 않고 그냥 폐기한다. (단, 스위치라면 폐기 대신 MAC 테이블을 보고 해당 포트로 그대로 흘려보낸다. 이게 L2 스위칭이다.)

이때 끝에 붙은 FCS로 프레임이 전송 중 깨지지 않았는지 검사하고, 이상 없으면 L2 헤더를 벗긴다. → decapsulation 1단계 완료

포인트: 라우터는 "내 MAC으로 온 프레임"만 L3로 올린다. 그래서 호스트는 다른 서브넷으로 보낼 때 목적지 IP는 최종 목적지로 두되, 목적지 MAC은 게이트웨이의 MAC으로 채워 보낸다.

2) IP 헤더 확인 — "그래서 어디로 가야 하지?"

L2 헤더를 벗기면 IP 헤더(L3) 가 드러난다. 라우터는 여기서 목적지 IP 주소를 꺼내 라우팅 테이블을 조회한다.

이 단계에서 라우터가 하는 일:

• TTL 1 감소 → 0이 되면 폐기하고 ICMP Time Exceeded 응답 (traceroute가 동작하는 원리)
• 목적지 IP로 라우팅 테이블 검색 → longest prefix match로 가장 구체적인 경로 선택
• TTL이 바뀌었으니 IP 헤더 체크섬 재계산

2. 라우팅 테이블 조회 — L3 경로 결정

라우팅 테이블 조회 결과는 두 갈래다.

directly connected에 도달했다는 건 "이 라우터가 목적지 VLAN의 게이트웨이(SVI)" 라는 뜻이다. 더 이상 라우팅할 필요 없이 같은 서브넷 안에서 호스트를 직접 찾으면 된다.

"directly connected"는 케이블로 직접 연결됐다는 게 아니라 같은 서브넷(VLAN) 안에 있다는 L3상의 의미다. 실제로는 그 아래 여러 대의 L2 스위치를 거칠 수 있다.

3. ARP — IP는 아는데 MAC을 모를 때

목적지가 같은 서브넷에 있다는 걸 알았으니, 이제 그 IP를 가진 호스트의 MAC 주소가 필요하다. 그런데 보내는 쪽은 목적지 IP만 알 뿐 MAC은 모른다. 이때 사용하는 프로토콜이 ARP(Address Resolution Protocol) 이다.

1) ARP Request — 브로드캐스트로 "이 IP 누구야?"

먼저 ARP 캐시(ARP 테이블) 를 확인한다. 없으면 ARP Request를 만들어 브로드캐스트한다.

ARP Request 프레임의 주소 칸은 이렇게 채워진다.

목적지 MAC을 모르니 목적지 MAC 칸을 브로드캐스트(FF:FF...)로 채워 같은 서브넷의 모두에게 "이 IP 가진 사람 MAC 좀 알려줘"라고 외치는 것이다. 스위치는 브로드캐스트 프레임이라 모든 포트로 플러딩한다.

2) ARP Reply — 유니캐스트로 "나야, 내 MAC은 이거야"

서브넷의 모든 호스트가 이 Request를 받지만, Target IP가 자기 IP와 일치하는 호스트만 응답한다. 나머지는 버린다. 응답하는 호스트는 ARP Reply를 만드는데, 이번엔 유니캐스트다 (상대 MAC을 이미 Request에서 알았으니까).

3) ARP 테이블 학습 — 한 번 알면 캐싱

요청자는 Reply의 Sender IP/MAC을 보고 IP ↔ MAC 매핑을 ARP 테이블에 저장한다. 이러면 다음번 같은 목적지로 보낼 때는 브로드캐스트 없이 캐시에서 바로 꺼내 쓴다.

응답자(B)도 Request 안의 Sender IP/MAC을 보고 A를 자기 ARP 테이블에 학습한다. 어차피 곧 응답을 보내야 하니, 받은 김에 양쪽이 서로를 캐싱한다. ARP 캐시는 보통 수 분 단위 타임아웃 후 삭제되고, 필요해지면 다시 학습한다.

MAC 테이블(CAM)과 헷갈리지 말 것. ARP 테이블은 호스트/라우터가 가진 IP ↔ MAC 매핑이고(L3↔L2 연결), MAC 테이블은 스위치가 가진 MAC ↔ 포트 매핑이다(어느 포트로 보낼지). 학습 주체도 저장하는 내용도 다르다.

4. MAC 테이블 — 알아낸 MAC으로 호스트 포트 찾기

ARP로 호스트의 MAC을 알아냈으니, 라우터는 이제 새 Ethernet 헤더를 작성한다.

• 출발지 MAC = 자기(게이트웨이) 인터페이스 MAC
• 목적지 MAC = 방금 ARP로 알아낸 호스트의 MAC

그리고 다시 L2 프레임으로 재캡슐화(re-encapsulation) 해서 내보낸다.

이 프레임이 스위치에 도착하면, 스위치는 **MAC 테이블(CAM 테이블)**에서 목적지 MAC을 찾아 정확히 그 포트로만 프레임을 보낸다. (스위치도 들어온 프레임의 출발지 MAC과 들어온 포트를 보고 MAC 테이블을 학습한다. 목적지 MAC이 테이블에 없으면 일단 플러딩 후, 응답이 돌아올 때 학습한다.) 스위치가 여러 대 연결돼 있어도 각 스위치가 자기 MAC 테이블을 보고 다음 스위치 → 결국 호스트가 물린 엣지 포트까지 전달한다.

5. 정리 — 패킷 포워딩 시 헤더 값 변화

지금까지의 과정을 보면, L2 헤더(MAC)는 구간마다 바뀌고 L3 헤더(IP)는 그대로인 것을 알 수 있다.

다음은 호스트 A(10.0.0.10)가 다른 서브넷의 호스트 B(192.168.1.20)로 보내는 상황이다.

각 구간을 지날 때 프레임 헤더에 실제로 채워지는 값은 다음과 같다.

• 🔒 출발지·목적지 IP — 최초 송신지(A)와 최종 목적지(B) 값으로 종단 간 고정. 라우터는 IP를 보고 경로만 정할 뿐 값 자체는 바꾸지 않는다. (TTL 감소와 그에 따른 체크섬 재계산만 일어난다.)
• 🔁 출발지·목적지 MAC — 매 구간 그 링크 양 끝 장비의 MAC으로 새로 채워진다. 그래서 홉마다 라우터가 L2 헤더를 벗겼다가(decapsulation) 다시 씌운다(re-encapsulation).
• 구간 ①·③처럼 목적지가 같은 서브넷 안이면 목적지 MAC은 ARP로 알아낸 호스트의 MAC, 구간 ②처럼 아직 다른 서브넷이면 다음 홉 라우터의 MAC이 들어간다.

즉 패킷 포워딩은 라우터마다 L2 헤더를 벗기고(decapsulation) 목적지 IP로 라우팅 테이블을 보고, 경계 라우터에서 ARP로 MAC을 알아내 새 헤더를 씌우고(re-encapsulation), 스위치가 MAC 테이블로 마지막 포트를 찾는 일련의 과정이다. 그래서 경로 추적을 라우팅 테이블 → MAC 테이블 순서로 보면서 진행하게 되는 것이다.
